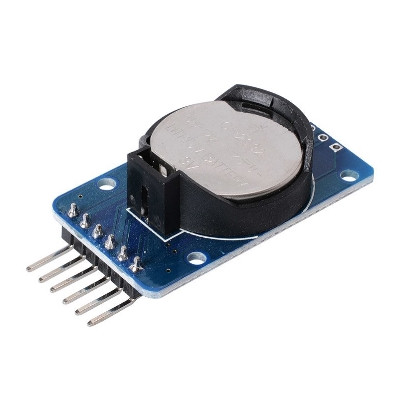

Часы RTC DS3231

Тип устройства:

Модуль часов

Рабочее напряжение:

2.3 – 5.5V

Ток потребления:

180 uA

Режим низкого энергопотребления:

0.8 uA от батареи

Точность измерения:

±3 ppm

Вес:

5 g

Габариты:

25 × 25 × 25 mm

Описание

Характеристики

Отзывы

DS3231 – это высокоточные часы реального времени (RTC) с I²C интерфейсом, кварцевым резонатором и термокомпенсированным кварцевым генератором (TCXO).

У модуля имеется отдельный вход для подключения резервного автономного питания, позволяющего производить учет времени и измерение температуры даже если основное напряжение отключено. Встроенный в модуль кварцевый резонатор повышает его срок эксплуатации и существенно уменьшает размер платы.

Часы реального времени обеспечивает отсчет дней месяца, года, дня недели, часов, минут, секунд. Дата конца месяца определяется автоматически, с учетом каждого високосного года. Модуль работает в двух часовых форматах: 12 или 24 часа. в 12-ти часовом режиме возможна индикация времени суток (AM/PM).

DS3231 имеет 2 будильника и отдельный выход для прямоугольного сигнала программируемой частоты. Обмен данными с модулем осуществляется через встроенный популярный I²C интерфейс. Отдельный вывод RST может применяться для внешнего сброса памяти.

Прецизионный термокомпенсированный источник опорного напряжения и отдельная схема сравнения постоянно отслеживают напряжение у основного питания V_CC.

Если напряжение падает ниже заданного порога, модуль формирует сигнал сброса и осуществляет быстрый переход схемы на работу от резервного источника питания.
